Strojní třískové obrábění

Celkem máme pět CNC obráběcích strojů, 4 soustruhy a 1 centrum. Všechny jsou od firmy HAAS (USA), kterou možná znáte i z Formule1.

CNC Soustruh HAAS SL-30T

HAAS SL 30T
Maximální soustružený průměr součásti:368 mm
Sklíčidlo:250 mm
Maximální soustružená délka součásti:864 mm
Otáčky vřetene:50 – 3400/min
Maximální průměr obráběné tyče procházející vřetenem:75 mm
Upínací hlava:12-ti polohová revolverová

2 stroje CNC Soustruh HAAS SL-20T

Typy strojů:HAAS SL 20T
Maximální soustružený průměr součásti:368 mm
Sklíčidlo:250 mm
Maximální soustružená délka součásti:864 mm
Otáčky vřetene:50 – 3400/min
Maximální průměr obráběné tyče procházející vřetenem:75 mm
Upínací hlava:12-ti polohová revolverová

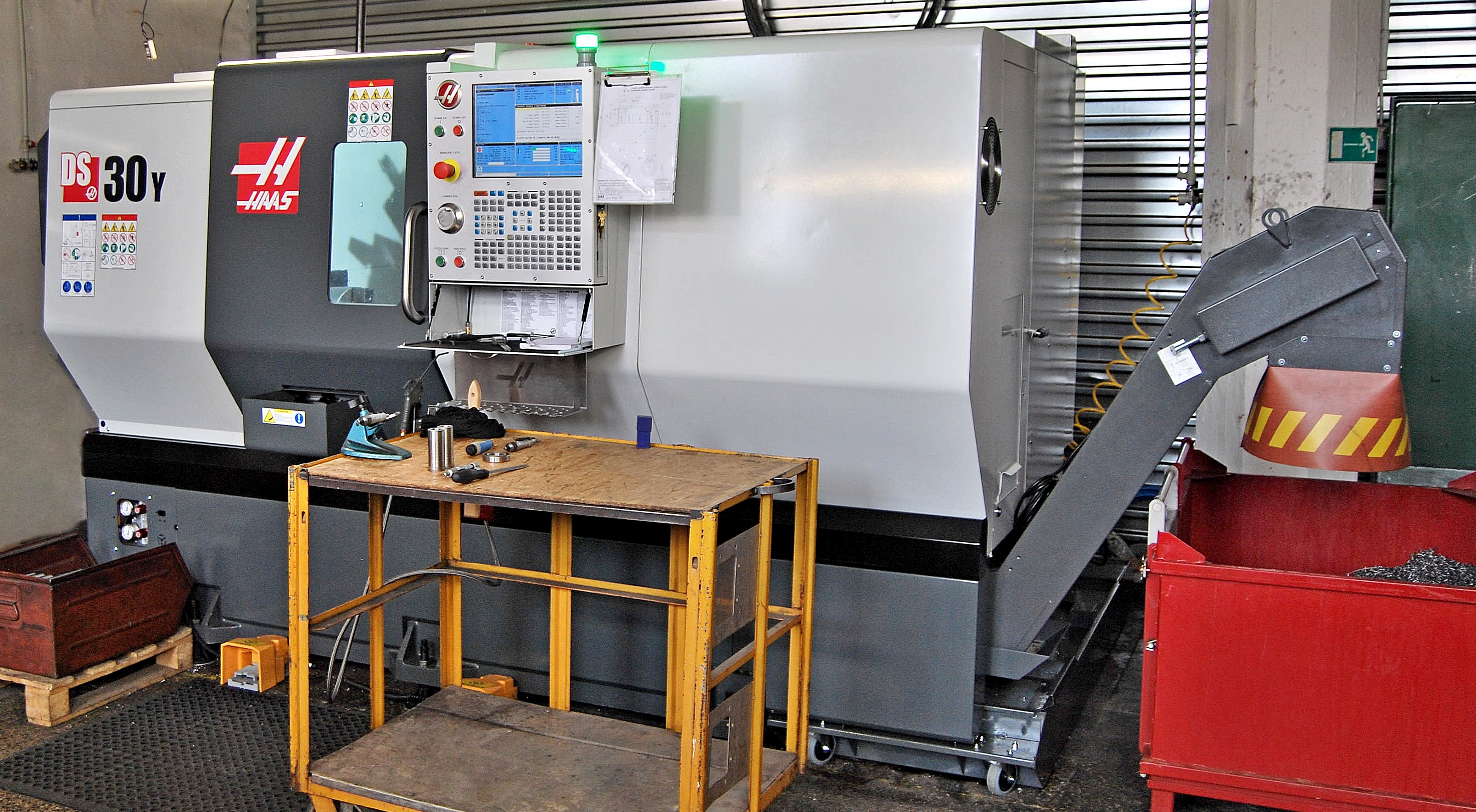

CNC Soustruh HAAS DS-30Y s protivřetenem a poháněnými nástroji.

Náš nejnovější obráběcí stroj, který díky protivřetenu na jeden pracovní cyklus osostruží součásku z obou stran a současně díky pohánněným nástrojům provede vrtaci i frézovací operace. Podstatně se tím zkracuje čas výroby, ruší mezioperační přesuny a výrazně zvyšuje přesnost součástek, protože nejsou opakovaně upínány.

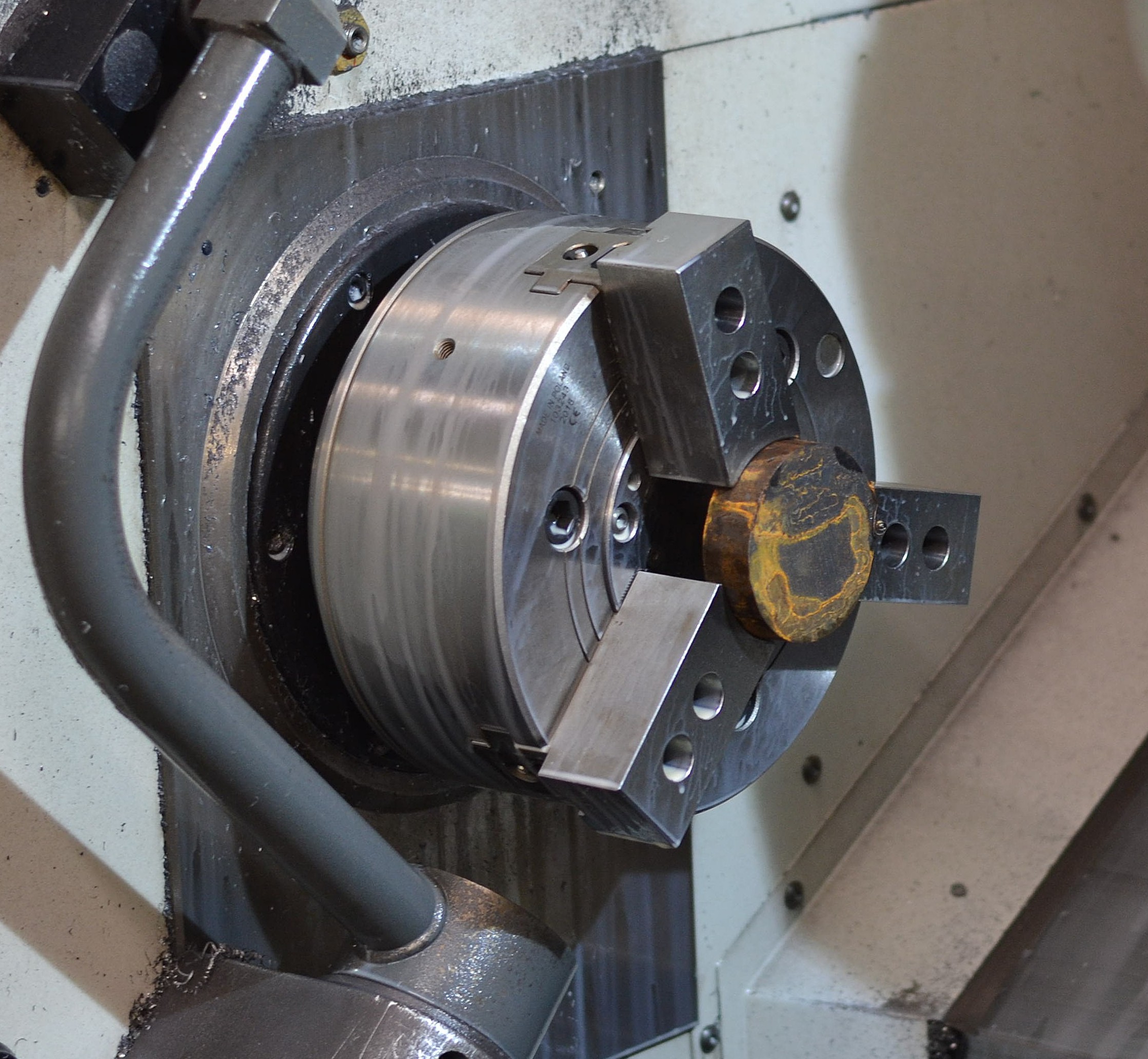

Polotovar součástky před zahájením obrábění
 Kompletně opracovaná součástka v jednom pracovním cyklu


Typy stroje:HAAS DS-30Y
Maximální soustružený průměr součásti:457 mm
Sklíčidlo:250 mm
Počet poháněných nástrojových pozic12
Otáčky vřetene:max 4500 ot/min
Maximální průměr obráběné tyče procházející vřetenem:51 mm
Upínací hlava:12-ti polohová revolverová





Na frézování a vrtání máme CNC frézovací vertikální centrum, které má 4 řízené osy (mimo x, y, z ještě otočný stůl, kterým si program otáčí obráběnou součástkou).

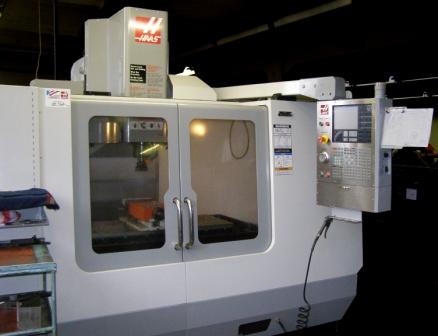

CNC vertikální obráběcí centrum


Typy strojů:HAAS VF-3D
Rozsah pracovních os X, Y, Z :1016 x 508 x 635 mm
4-tá CNC osa:otočný stůl s vodorovnou osou otáčení
Otáčky vřetene:max. 7500/min
Otáčky vřetene:50 – 3400/min
Výměník nástrojů:automatický 20-ti polohový
Výkon vřetene:15kW
Pro dokončovací, vývojové a opravárenské práce máme několik klasických obráběcích strojů.

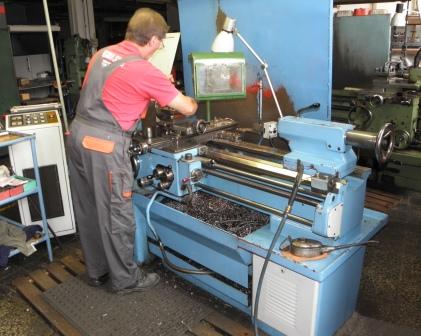

Klasický soustruh
